PistonScan 活塞表面扫描仪

 PistonScan  活塞表面扫描仪

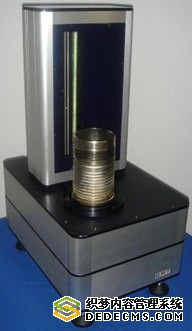

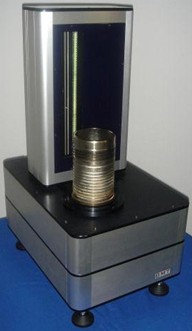

德国BMT公司生产的Piston Scanner 活塞表面缺陷检查仪,主要用于对活塞和圆柱类工件自动进行外表面扫描成像。几秒时间就可以获得整个工件高质量的外表面图像,还可以扫描抛光工件光亮区域的划伤、缩孔、气泡、凹坑、渗碳、拉缸伤痕、腐蚀斑点和涂层缺陷等。本仪器采用集成的光源和光电二极管阵列来完成活塞表面的成像。测量时活塞放在可旋转的工作台上,可用光标键调节扫描头到最佳位置。



特点:

◆ 所有圆柱形工件表面的非接触自动检测

◆ 表面缺陷的简单识别,如划伤、砂眼、气孔、麻点等

◆ 评估缺陷的范围分布

◆ 适用轿车和商用车辆的所有活塞

◆ 划伤和碳化区域的数据评估软件

◆ 使用标准PC获取数据

◆ 可为客户导入特定检查标准,非常适合在线质量控制



主要功能:
◆ 扫描并记录各种被检工件的表面特征
◆  可详细设置图像文件
◆  人性化设计,可全部检查活塞外表面
◆  可扫描各种圆柱类工件

主要用途:
◆  活塞和圆柱类工件的表面缺陷检查

技术参数

◆ 活塞直径D [mm]:最大150

◆ 轴向扫描长度 [mm]:<290

◆ 分辨率 [dpi]:150-1200

◆ 焦点深度 [mm]:5

◆ 扫描时间 [s]:<30

◆ 重量 [kg]:10



选配

◆ 自动聚焦

◆ 工业计算机+大尺寸显示器

◆ 定制的工件夹具

◆ 定制的评估软件

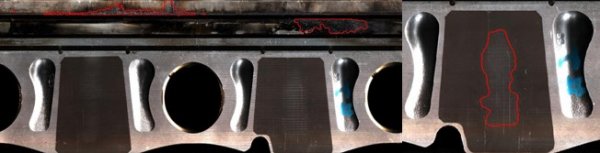

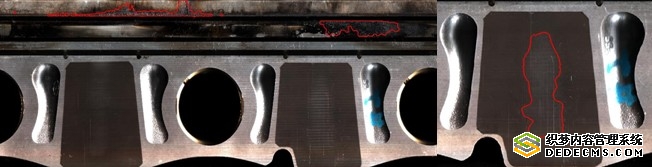

应用举例


碳化区域                                                                                                                                        划伤区域
